Contamos con excelentes sonares en Talcahuano​

Mayor rango de detección y avanzadas funciones de operación para todos sus usuarios

La potencia no es solo la cualidad necesaria para alcanzar buenos resultados en la búsqueda. La integración de todos las siguientes características, satisfarán al pescador profesional:

Potencia acústica real efectiva:

Modo OMNI: 221.6 dB.

Modo RDT : 225.8 dB.

Frecuencia de operación 21 kHz. (con desplazamiento de frecuencia).

Minimización de los lóbulos laterales.

Estabilización (permite mantener el haz hacia el blanco, en cualquier condición de estado del mar).

Mejor presentación del blanco en la pantalla.

Diferentes modos de presentación pueden ser seleccionadas dependiendo de la distancia, tipo de peces y métodos de pesca.

Diferentes métodos de procesamiento de imagen pueden ser seleccionados.

Mayor velocidad en los ciclos de transmisión, compatibles con barcos de alta velocidad.

Control remoto pequeño y de fácil operación.

Unidad de Izado robusta.

Transductor con cubierta de acero inoxidable.

Avanzadas funciones de estabilización en TX/RX.

Tres marcas de pesca, para el traqueo y evaluación de toneladas.

Kaijo Sonic, reconoce que una operación amigable, es esencial para todo equipo marino.

Sonar con doble presentación

Dobles imágenes, pueden ser presentadas en la pantalla, tanto en búsqueda horizontal como en vertical.

Parámetros independientes pueden ser ajustados en cada presentación, tales como distancia, procesamiento de la imagen, tilt, etc., en sus 8 memorias internas o externa.

Optimizada selección de procesamiento de las imágenes para una fácil visión en escalas largas o fácil distinción en escalas cortas y medias a bajo fondo.

Corte vertical y función de estabilización

Cambiando de horizontal a vertical, la razón de la imagen sectorial claramente, indica la profundidad del banco de peces. Junto con una avanzada función de estabilización, el equipo compensa los movimientos del barco.

La función de estabilización, controla el ángulo de depresión en pasos de 7.5 grados en los 360°, tanto en recepción como en transmisión. El tiempo de proceso del sensor de Roller, para ajustar el ángulo del tilt, ha sido fuertemente reducido.

Mayor velocidad de los ciclos de transmisión

Mayor velocidad en proceso y presentación de las imágenes de sonar es esencial para seguir el movimiento de los peces. Al equipo le toma solo 0.04 segundos desde el periodo de recepción al siguiente de transmisión. Un barco de alta velocidad y el número de ciclos de transmisión son puntos claves de una mejor captura.

Evita falsas respuestas desde los lóbulos laterales

Elimina los ecos falsos de los lóbulos laterales en mar rizada o fondo marino bajo.

Los equipos Kaijo están libres de falsos ecos. Kaijo garantiza detecciones con mínimos lóbulos laterales.

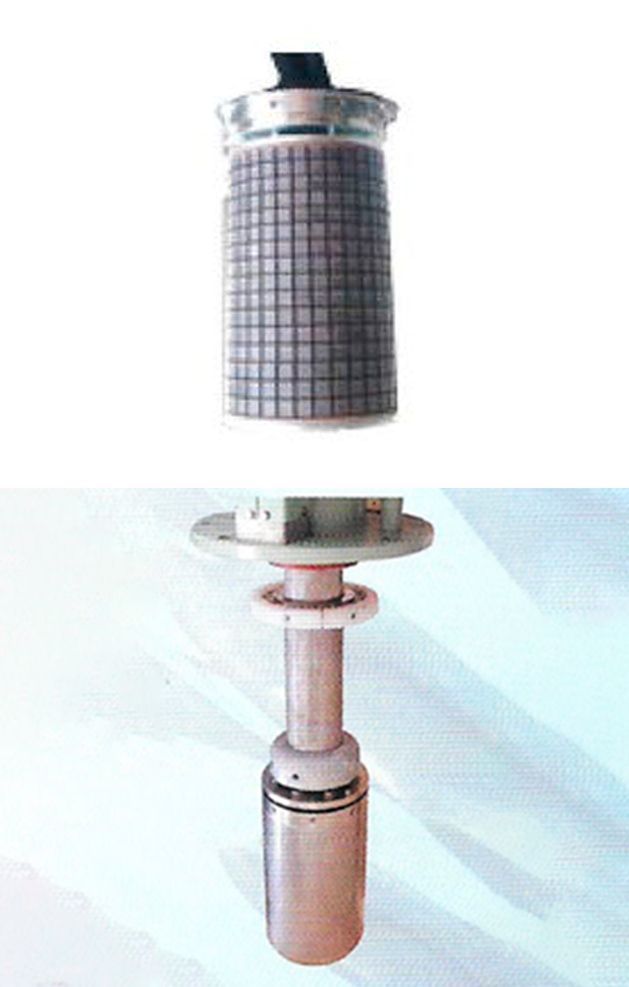

Transductor seguro y confiable

Los transductores son expuestos a choques en el mar. Kaijo Sonic usa únicamente transductores con cubierta de acero inoxidable para protegerlo de daños.

Con la cubierta de acero inoxidable, se evita el efecto hidroscópico, que afecta a los transductores con cubiertas de poliuretano.

El transductor en 100 %, reparable, en nuestros talleres.

El transductor tiene una garantía por 15 años.**

Funciones destacadas

Presentación de velocidad y dirección del banco de peces: permite más exactitud en el control del barco, con información de localización, dirección y velocidad al banco de peces y en relación al barco.

Presentación de intensidad acústica en un gráfico: la distribución de la intensidad acústica de un banco de peces seleccionado, es mostrada en un gráfico de colores, indicando también su volumen.

Fácil grabación de imágenes: con un solo toque, puede partir grabando imágenes y una función amigable de presentación de imágenes grabadas ha sido diseñada.

Presentación de la dirección del viento en la pantalla.

Filtro eliminación de interferencias

El nuevo sonar Kaijo SCS-22, incorpora un nuevo filtro exclusivo de Kaijo, que elimina las interferencias de otros sonares.

Las interferencias de otros sonares, trabajando en la misma frecuencia son eliminados, efectivamente de la pantalla, dejando una imagen limpia de los bancos de peces detectados y sin afectar la ganancia del sonar.

Estimación de cantidad de pesca

El nuevo sonar Kaijo SCS-22, incorpora tres marcas de pesca, para el traqueo simultaneo de tres blancos de peces y entrega, una estimación de la cantidad de toneladas, del banco de peces.

En un gráfico de barras, muestra la intensidad acústica del eco, de la marca de pesca, número uno. Cada marca de pesca, durante el traqueo del banco de peces, indicará por medio de una línea blanca, el desplazamiento del banco de peces.

La baja frecuencia permite una detección de mayor alcance / la frecuencia media permite la detección y distinción de los ecos.

¡Incluso un tamaño compacto le brindara satisfacción pescando!

Baja y media frecuencia con nuevas funciones permite una mayor detección y mejora los costos.

Teclas de memoria de un toque para recordar ajustes adecuados para su estilo y condición de pesca.

El monitor LCD de alta precisión y el controlador remoto de fácil manejo proporcionan lujo en puente.

La unidad de casco con anillo guía ofrece seguridad y resistencia.

Transmisor y receptor integrados ofrecen ahorro de espacio y fácil montaje.

Pantalla completa, multi, audio, pantalla del ecosonda. Varios tipos de modo de visualización.

Alta capacidad de mantenimiento y transductor robusto con una estructura resistente única.

Sonar compacto y rentable

Las unidades transmisoras y receptoras se han integrado en una como unidad TX / RX y han sido reducidas en tamaño para ahorrar costes y ahorrar espacio.

La unidad de izado de alta calidad y confiabilidad con un anillo guía de liberación de presión es compacta el tipo más pequeño con una longitud total inferior a 2 m, y puede utilizarse como un segundo sistema de sonar suplementario en buques pesqueros de gran tamaño, así como en buques de pesca medianos y pequeños.

Desempeño como un súper sonar

El sonar de baja frecuencia (SCS-24) proporciona un mayor rango de detección, al igual que nuestro súper sonar, proporciona una alta resolución, como la de nuestros sonares de alta frecuencia.

Modo de visualización múltiple

Pantalla horizontal, se puede elegir entre el modo de visualización de pantalla normal, completa y multipantallas.

Mediante el uso de la función descentrada de la pantalla normal y multipantallas, la dirección del barco propio, puede moverse por todas partes. En otras, las siguientes selecciones, están disponibles: (1) la pantalla de ecosonda, que muestra la señal de la ecosonda en el lado de la pantalla horizontal y (2) la pantalla de audio, que muestra la imagen de sonar de la dirección de audio en series de tiempo.

Control remoto compacto y fácil de usar

Un máximo de 10 diferentes patrones favoritos de ajuste del sonar, se pueden memorizar en la función de memoria del sonar, que le permite, memorizar el ajuste de sonar adecuado para diferentes zonas de pesca y el banco de peces, fácilmente con una operación de un toque de un dedo. El ajuste estándar del sonar normal, ya está memorizado en la 11.ª memoria, como un ajuste predeterminado, que está protegido contra sobre escritura, y por lo tanto, el ajuste normal estándar, se puede recuperar, en cualquier momento, cuando sea necesario. Cinco teclas de preselección y un máximo de 8 teclas de memoria de pantalla, son para el uso frecuente menú de programación.

Transductor confiable y resistente

Un anillo guía de liberación de presión introducido en todas nuestras unidades de izado, como opción estándar, reduce el balanceo y la sacudida del transductor. Nuestro transductor de diseño único, que se proyecta en el agua de mar, asegura un fácil mantenimiento y resistencia.

Especificaciones de Sonar SCS-24

Monitor:

Imagen PPI por pantalla en color de cristal liquido TFT.

Frecuencia:

SCS-24 C: 24 kHz.

SCS-24 D: 28 kHz.

Resolución de la pantalla:

SXGA (1280x1024).

Colores en pantalla:

Imagen de Sonar-32 colores.

Caracteres-4 colores.

Marcas-2 colores.

Modos de presentación:

Proa-arriba, norte-arriba, y movimiento verdadero (se necesita señales externas).

Modos Adicionales:

Descentrado (aumenta 1.5 veces la imagen de sonar, en la dirección deseada).

Modos de pantallas simultaneas:

Pantalla completa, pantalla múltiple, imagen de audio, imagen de ecosonda.

Rangos:

Puede memorizar 10 rangos, seleccionados de: 150, 200, 250, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 4000 y 5000.

Método de recepción:

Método superheterodino, método del haz en tiempo real y método formador de haz.

Método de transmisión:

Transmisión OMNI

Frecuencia de Audio:

800 Hz.

Rango del inclinación:

3º arriba y –60.ª hacia abajo.

Haz (a –3dB)

Transmisión horizontal 360º x 10º.

Recepción Horizontal 14º x 12º.

Funciones adicionales:

Eliminación de interferencias, proceso de señal, clutter, TVG, AGC, tarjeta de memoria y función de auto tilt.

Marcas en pantalla:

Marca del propio barco, marca de estela, cursor en cruz, marca de eventos (max. 10 marcas de eventos), marca del norte, marca de dirección, marca de la red, marca de corriente y otras marcas (algunas marcas son mostradas solamente cuando se interconecta con señales externas).

Señales de entradas externas:

NMEA0183 cuatro entradas disponibles con NMEA 0183 NMEA0183 posición del barco, velocidad del barco, rumbo del barco, profundidad del fondo, temperatura del agua y curso.

Equipos Kaijo

IF-17 y GC-21

Recorrido de la unidad de izado (SCS-24)

LL=1350 mm

Alimentación: (SCS-24)

Proceso Una fase 100—200VAC, 50/60 Hz y 400VA

Recepción Una fase 220VAC, 50/60 Hz y 600VA

Unidad Hoist Tres fases 220VAC, 50/60 Hz y 750VA

Medidas (WxHxD) y pesos

I-125 LCD 477mm x 450mm x 210mm 14kg.

RC-17 Control Remoto 246 mm x 158 mm x 46 mm 1kg.

PRC-525 Procesador 280 mm x 450 mm x 388 21kg.

SR-62 Unidad TX/RX (KCS-3000) 600 mm x 697 mm x 450 mm 97kg.

P-79B Fuente de poder 215 mm x 335 mm x 153 mm 12kg.

M-94C-LL Hoist (KCS-3000) 690 mm x 3510 mm x 714 mm 550kg (con Transductor T-118).

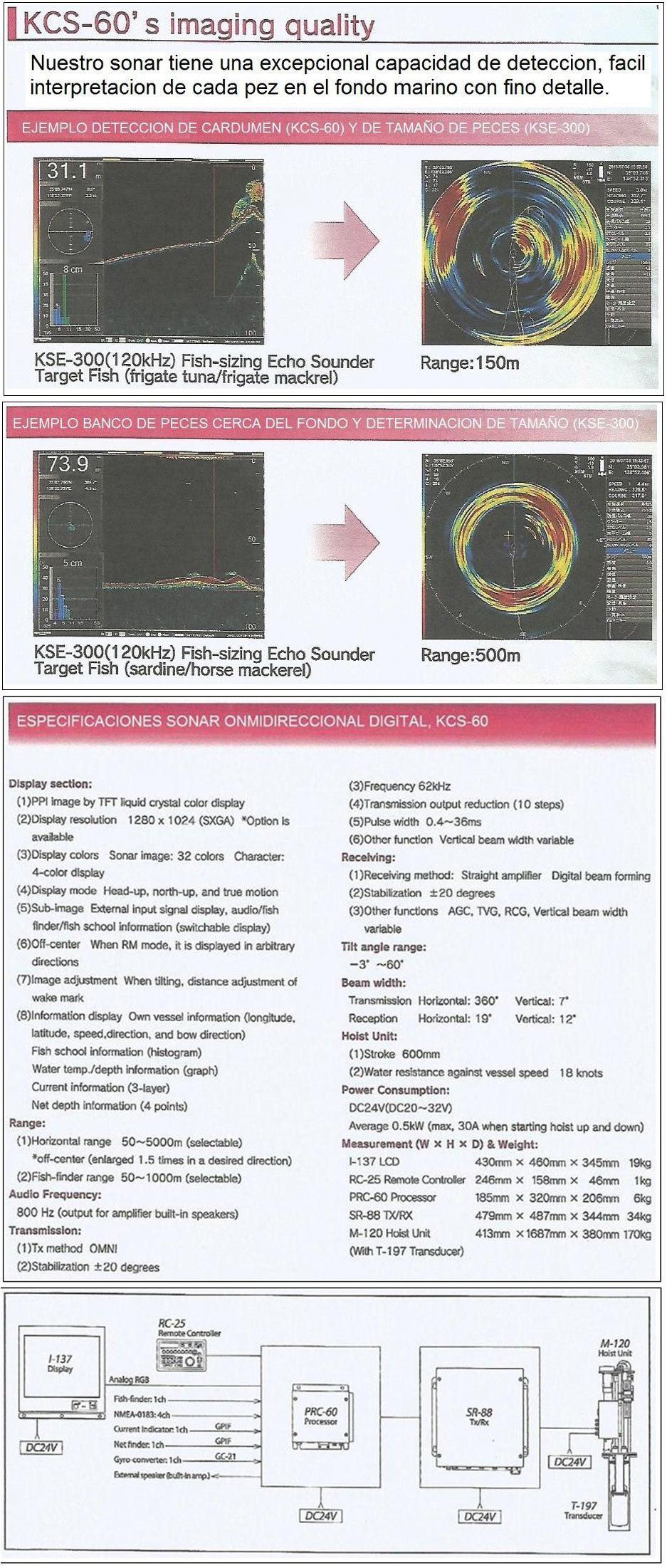

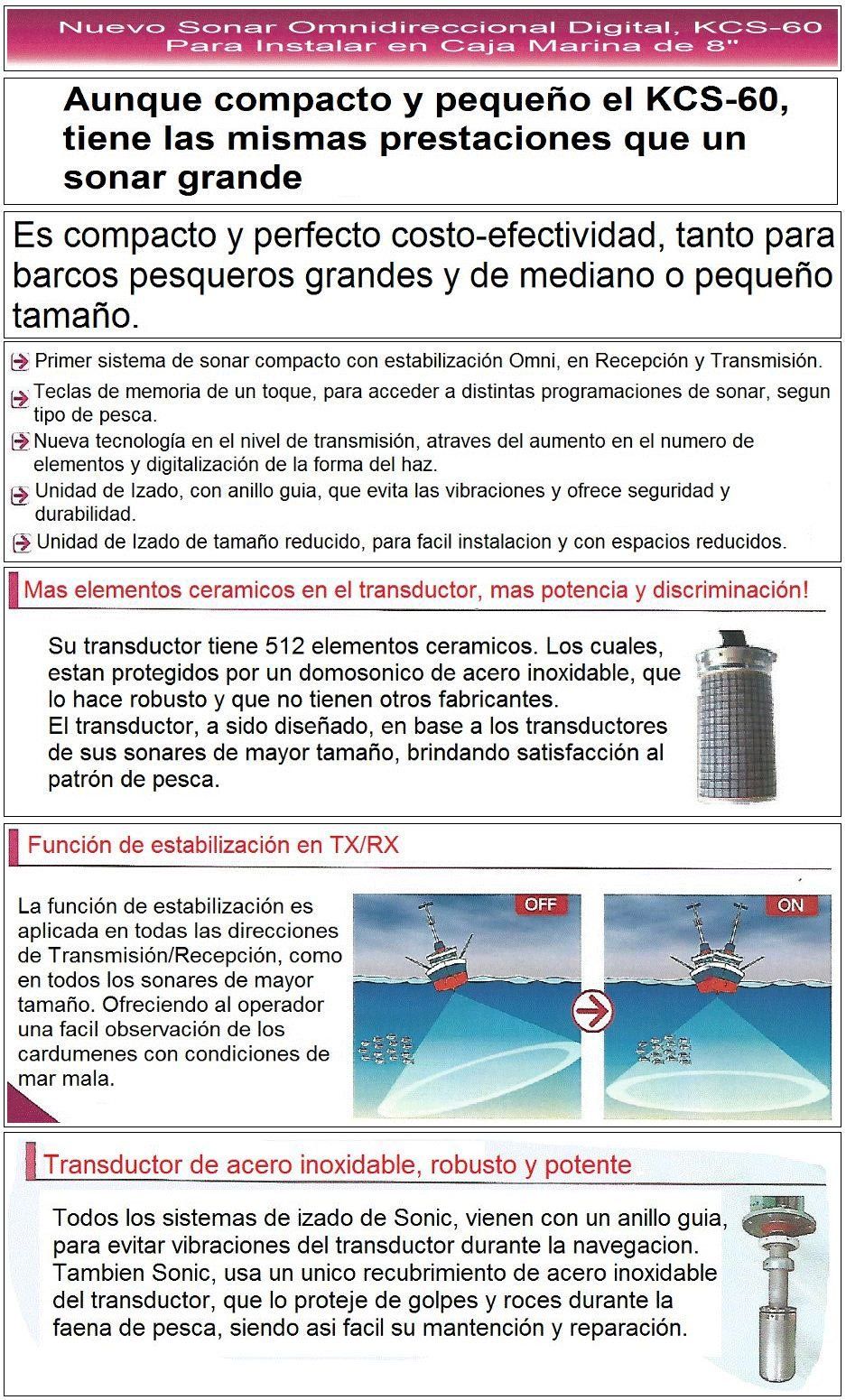

Aunque es de tamaño compacto, el SCS-60 tiene las mismas cualidades de un sonar de gran tamaño.

Es compacto y de bajo costo, perfecto para embarcaciones grandes y de mediano/pequeño tamaño d barcos pesqueros.

• Teclas de memoria de un solo toque, para diferentes parámetros de programación, según el estilo de pesca del usuario.
• Primer sistema compacto con estabilización en TX/RX en todas las direcciones.
• El nivel de la onda de transmisión, se mejoro mediante un aumento en el numero de elementos y la forma del haz digitalizado.
• Unidad de Izado con anillo guía, ofreciendo seguridad y durabilidad.
• Unidad de izado de tamaño reducido, por lo es adecuado para lugares de instalación con limitaciones de espacio.

Con mas elementos, mas potencia

El transductor tiene 512 elementos. En los sistemas de sonares compactos, el transductor presenta la mayor cantidad de elementos disponibles actualmente, en comparación con otros fabricantes.

Funcion de Estabilizacion en TX/RX

Sonic ha implementado la funcion de estabilización en TX/RX en todas las direcciones, incluso para sistemas de sonar tan compactos. El SCS-60, es el sonar mas pequeño lanzado por Sonic.

Transductor seguro y mas confiable

Todos los sistemas de izado de Sonic cuentan con una estructura con anillo guía, para soportar las duras condiciones presentes durante el uso marino. Adema, el transductor esta expuesto a golpes en entornos marinos. Por ello, Sonic utiliza un transductor exclusivo recubierto de ACERO INOXIDABLE, para protegerlo de daños. Hemos adoptado esta tecnología única, para nuestros sistemas de sonar compactos.

La nueva serie de ecosondas KSE, permite más eficiencia en la pesca y manejo de los recursos pesqueros.

Nuevas prestaciones:

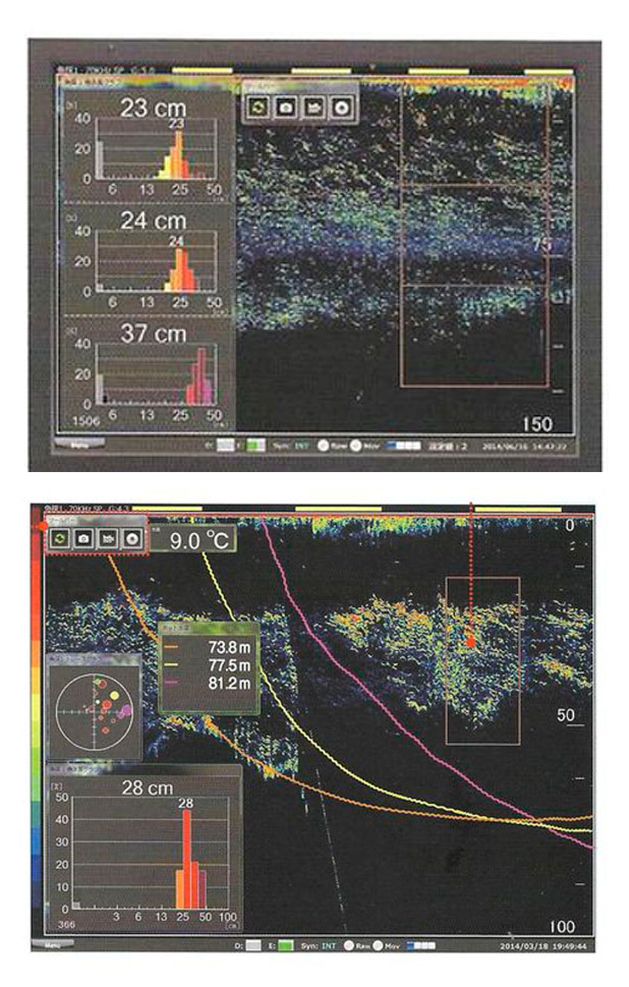

El gráfico de tamaño del pez, se muestra en alta definición:

La alta definición se consigue mediante un aumento de la cantidad de datos, que es 1.5 veces más que antes, así como por un ancho de pulso reducido.

Operatividad mejorada en gran medida a través de un teclado remoto dedicado.

Multipantallas de ecogramas:

Hasta cinco tipos de ecogramas, se pueden visualizar de forma simultánea.

Una función para gradar datos en RAW esta disponible como una característica estándar.

Introducción de un TVG digital de ultra-alta-precisión como tecnología de punta.

Mejora la eliminación de interferencias y la discriminación de la imagen.

Método diferencial de frecuencias:

Esto es efectivo para extraer los ecos de los cardúmenes de peces.

Esta función esta disponible en un sistema con dos o más frecuencias.

Método diferencial de frecuencia

El método diferencial de frecuencia, es una función usada para mostrar imágenes extraídas solo de los datos mostrados de la diferencia entre una frecuencia A y otra B.

Grabación de datos en RAW

Para satisfacer las necesidades de los usuarios que deseen utilizar este sistema no solo para la pesca selectiva y gestión de los recursos, sino también, para la evaluación de la biomasa, se ha añadido, una nueva función para grabar datos en RAW. Los datos pueden ser grabador con un solo clic en una unidad flash USB. Compatible con la serie KFC, se requiere, el software de análisis, Echoview (Echoview es una marca registrada de Myriax Pty Ltd).

Ecosonda evaluadora de tamaño de peces KSE-310

Transductor: Split Beam

Ancho del Beam 8.5° x 8.5° (-3 dB, full ángulos)

38.0 kHz: T-178 (Tx 3 KW)

70.0 kHz: T-181 (Tx 3 KW)

120.0 kHz: T-182 (Tx 1.5 KW)

Ecosonda evaluadora de tamaño de peces KSE-310

Transductor: Split Beam

Ancho del Beam 8.5°  x 8.5° (-3 dB, full ángulos)

38.0 kHz: T-178 (Tx 3 KW)

70.0 kHz: T-181 (Tx 3 KW)

120.0 kHz: T-182 (Tx 1.5 KW)

Ecosonda KCE-300

Transductor normal (no es posible evaluación de tamaño de peces).

15 kHz: T-105A (Tx 2 KW)

24 kHz: T-51C (Tx 2 KW)

50 kHz: T-51H (Tx 2 KW)

75 kHz: T-51K (Tx 2 KW)

200 kHz: T-105R (Tx 2 KW)

La culminación de la destreza técnica desarrollada por KAIJO DENKI desde 1948!

Diversas funciones nuevas hacen de este el Doppler Corriente Graph, lo que, los pescadores han estado esperando.

Toda la información detallada en una sola pantalla.

Varios modos de presentación:

Modo de visualización de Ecograma: Las posiciones de los bancos de peces, se pueden ver, midiendo la corriente de marea.

Modo de visualización de texto: caracteres más grandes para una imagen más clara.

Modo de visualización 3D estereoscópico: la pantalla 3D ofrece una buena imagen de la situación actual.

Modo de visualización de velocidad de la embarcación: Para mostrar fácilmente la velocidad de la embarcación.

Modo de visualización compatible con DCG (modelo anterior): está disponible la misma pantalla que un modelo anterior.

Transductor Confiable: El transductor, que es el núcleo de cualquier medidor de corrientes de marea, utiliza nuestra propia tecnología patentada. Incorporando la experiencia y los conocimientos que hemos acumulado a lo largo de muchos años, es robusto, con una vida útil y confiabilidad excepcionales.

Operación Simple: Nuestro enfoque en la simplificación funcional y la reducción de tamaño y peso nos ha permitido lograr un control remoto más fácil de usar.

Es fácil de usar incluso para un principiante y se puede operar mientras se mira la pantalla.

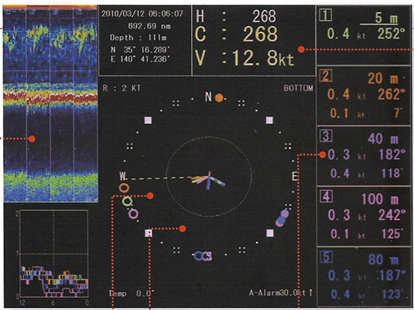

Visualización de corrientes de 5 capas: Las corrientes de marea se muestran con códigos de color para hasta cinco capas, en relación con la tierra o el agua, para una legibilidad más clara.

Ecograma: El estado del fondo marino y las reacciones del plancton, etc. se muestran claramente en forma de ecograma. Este sistema se puede utilizar en una pendiente como un simple ecosonda.

Medición de corriente estable: La última tecnología de procesamiento digital ofrece una medición de corriente estable sin omisiones, incluso en climas tormentosos y cuando la embarcación está en movimiento turbulento.
